Idrofan® - Unidade individual ventiloconvector 42N
Idrofan® - Unidade individual ventiloconvector
42N
Capacidade de arrefecimento : 0.7-8.6 kW
Capacidade de aquecimento : 0.7-9.5 kW
Caudal de ar : 110-1 100 m³/h
Concebido para aquecimento e arrefecimento, o novo 42N está disponível em 2 tipos com ou sem móvel. A versatilidade do novo 42N, graças às suas diferentes opções de montagem e gama de acessórios, significa que ele pode ser adaptado a qualquer tipo de instalação.
Na Europa, tornou-se numa solução de referência para a renovação de grandes edifícios de escritórios, cadeias de hotéis e restauração de edifícios, etc.
Na Europa, tornou-se numa solução de referência para a renovação de grandes edifícios de escritórios, cadeias de hotéis e restauração de edifícios, etc.
A gama está disponível em 5 modelos com ou sem invólucro e 6 tamanhos:
- 42NC : Armário standard (Aplicação vertical ou horizontal)
- 42NR : Armário com grelha de retorno dianteira (Aplicação vertical ou horizontal)
- 42ND : Standard embutido (Aplicação vertical ou horizontal)
- 42NI : Embutido com plenum em linha (Aplicação horizontal)
- 42NU : Embutido com plenum em U (Aplicação horizontal)
- 2 tubos, para arrefecimento e/ou aquecimento
- 2 tubos + aquecedor elétrico, para arrefecimento e/ou aquecimento + modo elétrico
- 4 tubos, para arrefecimento ou aquecimento
Descrição geral
- Envolvente bimatéria em duas cores (Flange, membro lateral e grelha do ar de insuflação em ABS cinzento RAL 7035 & painel dianteiro em metal prensado pintado em branco RAL 9010)
- Aplicação vertical ou horizontal
- Uma instalação fácil e uma manutenção simplificada
Conjunto do motor do ventilador
- Motor assíncrono com 5 velocidades de ligação por fios instaladas de fábrica (conectadas e disponíveis no terminal) para um ajuste personalizado
- Motor EC de alta eficiência energética, permitindo uma redução de até 85% no consumo de energia elétrica
- Rotor(es) em ABS em unidades divididas para acessibilidade total das diferentes partes do conjunto do motor do ventilador. Rotor de 160 mm, com pás exclusivas em ABS HB autoextinguível.
Opções instaladas de fábrica
- Bomba de drenagem de condensado
- Manga retangular do ar de insuflação para distribuição direta em cornija
Acessórios fornecidos separadamente
- Pés de apoio ou base
- Grelha de ar de retorno entre os pés
- Apoio de rodapé traseiro e painel traseiro pintado
- Grelha de difusão de deflexão simples ou dupla
- Plenum do ar de insuflação em kit para os tamanhos 1 a 6, diâmetro 200 mm, ou 160 mm para os tamanhos 1 a 5.
- Suportes flexíveis (conjunto de 4 peças)

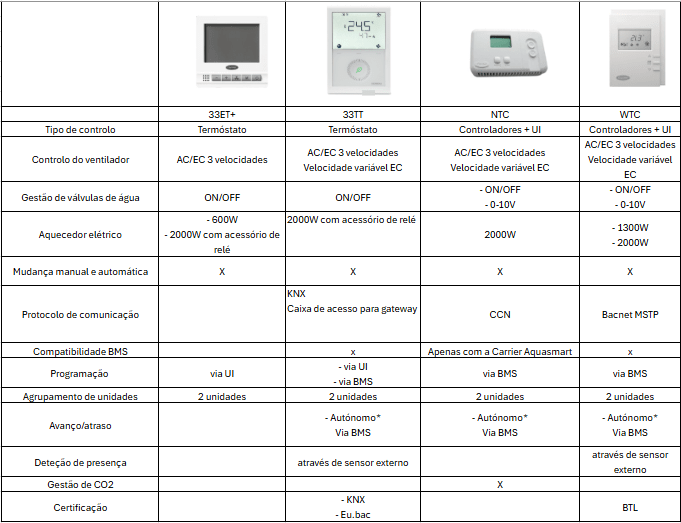

Termóstatos autónomos 33T
O termostato montado na parede pode ser integrado de forma fácil e discreta em qualquer ambiente.
4 tipos de termóstatos:
- Tipo A: aplicação de dois tubos equipada com um motor assíncrono
- Tipo B: aplicações de quatro ou de dois tubos com aquecedores elétricos e um motor assíncrono
- Tipo C: aplicação de dois tubos equipada com motores EC
- Tipo D: aplicações de quatro ou de dois tubos com resistência eléctrica e motor EC
Termostatos autónomos 33TZ
- Modelo built-in: Termostato montado de fábrica no móvel do modelo vertical ou no modelo vertical oculto. Sensor de retorno incluído
- Termostato de parede para todos os modelos (com ou sem móvel)
- Controlo termostato ON/OFF
- 1 termostato para cada aplicação
- Aplicação:
Controlo pelo lado do ar (sem válvula)- 2 Tubos e 2 Tubos + resistência elétrica
Controlo pelo lado do ar + água (com válvula)- 2 tubos, 4 tubos & 2 tubos + resistência elétrica
- 2 tubos só arrefecimento + válvulas externas (radiador)
Controlador NTC
- Controlador PID
- Compatível com o sistema Carrier Communication Network (CCN) AQUASMART™
- Gestão de motor AC ou EC
- Combina a poupança de energia com um conforto otimizado
Controlador WTC
- Protocolo de comunicação aberto BACnet
- Controlador de comunicação PID
- Vasta gama de interfaces do utilizador
- Gestão do motor EC para otimização do conforto
- Módulos opcionais de gestão das luzes e/ou persianas
- Vasta gama de sensores
A gama está disponível em 5 modelos com ou sem invólucro e 6 tamanhos:
- 42NC : Armário standard (Aplicação vertical ou horizontal)
- 42NR : Armário com grelha de retorno dianteira (Aplicação vertical ou horizontal)
- 42ND : Standard embutido (Aplicação vertical ou horizontal)
- 42NI : Embutido com plenum em linha (Aplicação horizontal)
- 42NU : Embutido com plenum em U (Aplicação horizontal)
- 2 tubos, para arrefecimento e/ou aquecimento
- 2 tubos + aquecedor elétrico, para arrefecimento e/ou aquecimento + modo elétrico
- 4 tubos, para arrefecimento ou aquecimento
Descrição geral
- Envolvente bimatéria em duas cores (Flange, membro lateral e grelha do ar de insuflação em ABS cinzento RAL 7035 & painel dianteiro em metal prensado pintado em branco RAL 9010)
- Aplicação vertical ou horizontal
- Uma instalação fácil e uma manutenção simplificada
Conjunto do motor do ventilador
- Motor assíncrono com 5 velocidades de ligação por fios instaladas de fábrica (conectadas e disponíveis no terminal) para um ajuste personalizado
- Motor EC de alta eficiência energética, permitindo uma redução de até 85% no consumo de energia elétrica
- Rotor(es) em ABS em unidades divididas para acessibilidade total das diferentes partes do conjunto do motor do ventilador. Rotor de 160 mm, com pás exclusivas em ABS HB autoextinguível.
Opções instaladas de fábrica
- Bomba de drenagem de condensado
- Manga retangular do ar de insuflação para distribuição direta em cornija
Acessórios fornecidos separadamente
- Pés de apoio ou base
- Grelha de ar de retorno entre os pés
- Apoio de rodapé traseiro e painel traseiro pintado
- Grelha de difusão de deflexão simples ou dupla
- Plenum do ar de insuflação em kit para os tamanhos 1 a 6, diâmetro 200 mm, ou 160 mm para os tamanhos 1 a 5.
- Suportes flexíveis (conjunto de 4 peças)
Termóstatos autónomos 33T
O termostato montado na parede pode ser integrado de forma fácil e discreta em qualquer ambiente.
4 tipos de termóstatos:
- Tipo A: aplicação de dois tubos equipada com um motor assíncrono
- Tipo B: aplicações de quatro ou de dois tubos com aquecedores elétricos e um motor assíncrono
- Tipo C: aplicação de dois tubos equipada com motores EC
- Tipo D: aplicações de quatro ou de dois tubos com resistência eléctrica e motor EC
Termostatos autónomos 33TZ
- Modelo built-in: Termostato montado de fábrica no móvel do modelo vertical ou no modelo vertical oculto. Sensor de retorno incluído
- Termostato de parede para todos os modelos (com ou sem móvel)
- Controlo termostato ON/OFF
- 1 termostato para cada aplicação
- Aplicação:
Controlo pelo lado do ar (sem válvula)- 2 Tubos e 2 Tubos + resistência elétrica
Controlo pelo lado do ar + água (com válvula)- 2 tubos, 4 tubos & 2 tubos + resistência elétrica
- 2 tubos só arrefecimento + válvulas externas (radiador)
Controlador NTC
- Controlador PID
- Compatível com o sistema Carrier Communication Network (CCN) AQUASMART™
- Gestão de motor AC ou EC
- Combina a poupança de energia com um conforto otimizado
Controlador WTC
- Protocolo de comunicação aberto BACnet
- Controlador de comunicação PID
- Vasta gama de interfaces do utilizador
- Gestão do motor EC para otimização do conforto
- Módulos opcionais de gestão das luzes e/ou persianas
- Vasta gama de sensores
