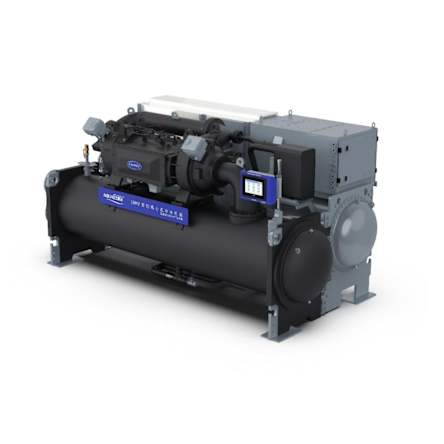

AquaEdge® Water-Cooled Centrifugal Chiller
19MV
300 ถึง 700 ตัน
AquaEdge 19MV เครื่องทำความเย็นแบบแรงเหวี่ยงชนิดระบายความร้อนด้วยน้ำ – สัมผัสสมรรถนะที่ไม่มีเงื่อนไข
ถึงเวลาแล้วที่จะคิดใหม่ว่าคุณรู้อะไรบ้างเกี่ยวกับเครื่องทำความเย็น ในอดีตการที่มีช่วงการทำงานมากขึ้นมักหมายถึงประสิทธิภาพที่น้อยลงที่เงื่อนไขออกแบบ ในปัจจุบัน Carrier ได้สร้างเครื่องทำความเย็นที่มอบได้ทั้งสองอย่างโดยไม่มีเงื่อนไข เครื่องทำความเย็น AquaEdge 19MV แบบใหม่ทั้งหมดนี้สามารถให้ M ORe :ช่วงการทำงานที่มากขึ้นและประสิทธิภาพสูง (More O perating Range and high efficiency at design conditions.) ที่เงื่อนไขการออกแบบ
การประเมินสมรรถนะระบบเครื่องทำความเย็นอย่างรวดเร็ว
PLV Pro ของ Carrier คือเครื่องมือซอฟต์แวร์ที่อนุญาตให้วิศวกรที่ปรึกษาในการทำการตัดสินใจอย่างมีวัตถุประสงค์และมีข้อมูลประกอบเกี่ยวกับดีไซน์โรงงานเครื่องทำความเย็นของพวกเขาที่นอกเหนือไปจากตัวชี้วัด Full Load และ IPLV ผลลัพธ์จะถูกแสดงในรายงานมืออาชีพหรือรูปแบบ .csv เพื่อการวิเคราะห์ในอนาคต เครื่องมือมีไว้สำหรับมืออาชีพที่ต้องการทางเลือกที่รวดเร็วและไม่เสียค่าใช้จ่ายในการวิเคราะห์แบบจำลองพลังงานโดยละเอียด
เครื่องทำความเย็นชนิดระบายความร้อนด้วยน้ำภายใต้ขอบเขตของโครงการการรับรอง AHRI WCCL ถูกรับรองตามโครงการการรับรอง AHRI Water-Cooled Water-Chilling และ Heat Pump Water-Heating Packages ซึ่งอิงตามมาตราฐาน AHRI Standard 550/590 (I-P) และ AHRI Standard 551/591 (SI) เครื่องที่ได้รับการรับรองสามารถพบได้ใน AHRI Directory ที่ www.ahridirectory.org.
![carrier-AHRI-550-590-551-591_WCCL](https://images.carriercms.com/image/upload/h_50,c_lfill,q_auto,f_auto/v1547056449/carrier/commercial-hvac/logos/carrier-AHRI-550-590-551-591_WCCL.jpg)
![carrier-a1-refrigerant](https://images.carriercms.com/image/upload/h_50,c_lfill,q_auto,f_auto/v1547759617/carrier/commercial-hvac/logos/carrier-a1-refrigerant.jpg)
![carrier-ASHRAE-90-1-certification](https://images.carriercms.com/image/upload/h_50,c_lfill,q_auto,f_auto/v1547056449/carrier/commercial-hvac/logos/carrier-ASHRAE-90-1-certification.jpg)
คุณสมบัติด้านประสิทธิภาพ
- การใช้พลังงานต่ำในระหว่างการทำงานแบบโหลดบางส่วนและโหลดเต็มพิกัด
- โหลดเต็มพิกัดลดลงถึง 0.52
- IPLV ลดลงถึง 0.31
- การทำงานที่เงียบ - น้อยกว่า 80 dBA
- สารทำความเย็น R-513A หรือ R-134a แบบ GWP ต่ำ (ทั้งสองมีมาตรฐานความปลอดภัย A1)
- EquiDrive™ คอมเพรสเซอร์แบบหลังชนหลังสองระดับ
- ใบพัดทางลมเข้าแบบคู่เพื่อประสิทธิภาพและเสถียรภาพ
- ตลับลูกปืนแม่เหล็ก
- ช่วงการทำงานที่ 40°F ถึง 95°F ที่ป้อนน้ำคอนเดนเซอร์ลดลงถึง 10% โหลด
- ระบบควบคุมการขยายตัวด้วยวาล์วขยายอิเล็กทรอนิกส์ (EXVs)
- แผงควบคุมแบบหน้าจอสัมผัสสี Carrier® SmartVu™ พร้อมหน้าจอแบบหลายภาษา
- รองรับลิงค์สื่อสาร Carrier Comfort Network® (CCN)
คุณสมบัติความน่าเชื่อถือ
- คอมเพรสเซอร์สองระดับขนาด 300-700 ตัน (1055 ถึง 2461 kW)
- คอมเพรสเซอร์แบบกึ่งปิดสนิทและมอเตอร์แม่เหล็กถาวร
- การควบคุมอัตโนมัติอาจถูกทำการทดสอบก่อนการเริ่มเครื่องได้
- ไดรฟ์แบบปรับความถี่ได้แบบระบายความร้อนด้วยอากาศ ป้องกันฝุ่นละอองและน้ำกระเซ็น
- เครื่องสำรองไฟ (UPS)
คุณสมบัติการบำรุงรักษา
- เมนูบริการที่ครอบคลุมที่ป้องกันด้วยรหัสผ่านพรัอมความสามารถในการวิเคราะห์ข้อผิดพลาดในตัว การแก้ไขปัญหา และคำแนะนำในการดำเนินการแก้ไขสำหรับการแจ้งเตือนที่ตั้งไว้ล่วงหน้า
- ไฟล์เตือนและการแจ้งเตือนเก็บไว้ 25 ครั้งล่าสุดและลงข้อความวันที่ไว้ในหน่วยความจำ
- ตั้งค่าการสำรองข้อมูลด้วยหน่วยความจำแบบไม่ลบเลือน
- เซ็นเซอร์อุณหภูมิพร้อมการเชื่อมต่ออย่างรวดเร็วในแต่ละหัวฉีดน้ำ
- รีลีฟทรีแบบคู่
- BluEdge® Service Platform
- มีสัญญาบริการ
คุณสมบัติการติดตั้ง
- พื้นที่ฐานเครื่องขนาดกะทัดรัด – เลือกโมเดลที่เข้าขนาด 72” x 80” double door ประตูคู่เมื่อทำการประกอบสมบูรณ์
- โครงสร้างต่อกันด้วยสลัก
- วงจรควบคุมแรงดันไฟฟ้าต่ำ
- การควบคุมอัตโนมัติทดสอบเมื่อเริ่มเครื่อง
ตัวเลือกการติดตั้งที่โรงงาน
- ท่อเพิ่มความร้อน, .028 หรือ .035 นิ้ว (0.711 หรือ 0.889 มม.): ภายใน/ภายนอก ท่อทองแดงเพิ่มความร้อน – อีวาพอเรเตอร์/คอนเดนเซอร์
- Marine waterboxes: 150 psig (1034 kPa) waterbox
- ตัวแลกเปลี่ยนความร้อนตามมาตรฐาน ASME
- อีวาพอเรเตอร์แบบมีหน้าแปลนและ/หรือคอนเดนเซอร์หัวฉีด waterbox
- ตัวประหยัดสารทำความเย็น
- การสื่อสาร BACnet®
- ใส่ลังส่งออก
อุปกรณ์เสริมการติดตั้งที่หน้างาน
- ตัวแปล BACnet® Carrier
- ตัวแปล LonWorks® Carrier
- แพ็กเกจเซ็นเซอร์
- ถังเก็บแบบแยกและหน่วยปั๊มออก
- หน่วยปั๊มออกแบบสแตนอโลน
- แพ็กเกจแผ่นความร้อน
- ชุดตัวแยกสปริง
